Những lỗi thường gặp trong sơ đồ mạch biến tần 3 pha

[nguyenthithanhhuyen092@gm]

Trong quá trình thiết kế và lắp đặt hệ thống điều khiển động cơ, nhiều người thường gặp sai sót khi đọc hoặc đấu nối theo sơ đồ mạch biến tần 3 pha. Những lỗi này không chỉ làm giảm hiệu suất vận hành mà còn có thể gây hư hỏng thiết bị, mất an toàn điện và tăng chi phí bảo trì. Dưới đây là những lỗi phổ biến cần đặc biệt lưu ý.

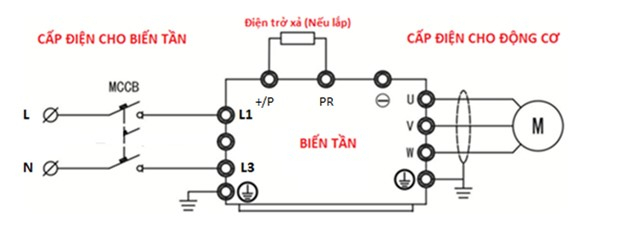

Đấu sai nguồn đầu vào và đầu ra
Nhiều người nhầm lẫn giữa cổng nguồn vào R/S/T và cổng đầu ra U/V/W cấp cho động cơ.
Hậu quả của việc đấu sai:

• Biến tần báo lỗi ngay khi cấp nguồn
• Cháy module công suất hoặc cầu chỉnh lưu
• Động cơ không hoạt động hoặc quay bất thường
• Gây nguy hiểm cho toàn bộ hệ thống điện

Cần kiểm tra kỹ sơ đồ mạch biến tần 3 pha trước khi đấu nối và tuân thủ đúng hướng dẫn từ nhà sản xuất.
Không nối dây tiếp địa đúng kỹ thuật
Tiếp địa đóng vai trò quan trọng, nhưng nhiều trường hợp bỏ qua hoặc đấu tiếp địa không đạt tiêu chuẩn.
Một số hậu quả thường gặp:

• Biến tần hoạt động không ổn định
• Xuất hiện nhiễu tín hiệu điều khiển
• Tăng nguy cơ giật điện cho người vận hành
• Giảm tuổi thọ thiết bị điện

Khi lắp đặt, cần sử dụng dây tiếp địa đúng tiết diện và đấu nối chắc chắn theo tiêu chuẩn an toàn điện công nghiệp.
Đấu nhầm chân điều khiển
Trong sơ đồ mạch biến tần 3 pha, các chân điều khiển như RUN, STOP, FOR, REV, AI, AO… thường có chức năng riêng biệt. Nếu đấu nhầm:

• Động cơ có thể quay sai chiều
• Không điều khiển được tốc độ
• Hệ thống không nhận tín hiệu PLC/HMI
• Biến tần báo lỗi điều khiển

Người dùng nên đọc kỹ tài liệu kỹ thuật và ký hiệu terminal trước khi đấu nối hệ thống điều khiển.
Sử dụng dây điện không phù hợp
Việc chọn sai tiết diện dây dẫn hoặc dùng dây kém chất lượng có thể gây:

• Sụt áp khi vận hành tải lớn
• Dây nóng bất thường
• Chập cháy hệ thống điện
• Giảm hiệu suất hoạt động của biến tần

Nên lựa chọn dây điện phù hợp với công suất biến tần và dòng tải thực tế của động cơ 3 pha.
Không cài đặt thông số sau khi đấu nối
Biến tần cần được cài đặt các thông số phù hợp như:

• Công suất động cơ
• Điện áp định mức
• Tần số hoạt động
• Thời gian tăng giảm tốc
• Chế độ điều khiển

Nếu cài đặt sai hoặc bỏ qua bước này, hệ thống dễ xảy ra quá tải, rung giật hoặc báo lỗi liên tục.
Bỏ qua thiết bị bảo vệ trong sơ đồ mạch
Một số sơ đồ mạch biến tần 3 pha thiếu CB, MCCB, contactor hoặc relay bảo vệ khiến hệ thống dễ bị hư hỏng khi có sự cố điện.
Các thiết bị bảo vệ giúp:

• Ngắt mạch khi quá dòng hoặc ngắn mạch
• Bảo vệ động cơ và biến tần
• Tăng độ an toàn khi vận hành
• Giảm thiểu rủi ro cháy nổ điện

Lắp đặt biến tần ở môi trường không phù hợp
Ngoài lỗi sơ đồ đấu nối, vị trí lắp đặt cũng ảnh hưởng lớn đến hiệu suất biến tần.
Một số điều kiện gây ảnh hưởng xấu:

• Nhiệt độ quá cao
• Độ ẩm lớn
• Nhiều bụi kim loại hoặc dầu mỡ
• Không gian kín, thiếu tản nhiệt

Biến tần nên được lắp trong tủ điện đạt chuẩn, có quạt làm mát và khoảng cách thông gió hợp lý.
Không kiểm tra sơ đồ trước khi cấp điện
Việc cấp nguồn khi chưa kiểm tra tổng thể có thể dẫn đến:

• Chập điện
• Cháy nổ thiết bị
• Hỏng động cơ
• Mất an toàn cho kỹ thuật viên

Trước khi vận hành, cần kiểm tra toàn bộ sơ đồ mạch biến tần 3 pha, đo thông mạch và xác nhận đúng thứ tự đấu nối.
------------------------------------------------------------------------------------
